由于綜采工作面每回采30m左右，變電列車、供電電纜及液壓管線都必須隨綜采設備一起前移，以往移動電纜及管線采用慢速絞車進行牽引，電纜和管線在地面上拖拽，摩擦阻力很大，極易造成電纜磨損、拉斷等安全隱患。作業過程中還存在電纜及管線易出現扭結、套勁等問題，必須多人進行整理，造成作業人員勞動強度大，工作效率低。為了有效解決這些在生產過程中出現的實際問題，曉南礦經過多次試驗和改進最終研制成功并定型應用了“拖拉電纜單軌吊車”。該設備主要由軌道、行走小車、電纜夾具和吊掛裝置4個部分組成?！巴侠娎|單軌吊車”的研制與應用，實現了井下綜采工作面電纜及液壓管線沿著順槽固定軌道與轉載機及變電列車同步移動的目的，降低了作業人員勞動強度，提高了工作效率。

?

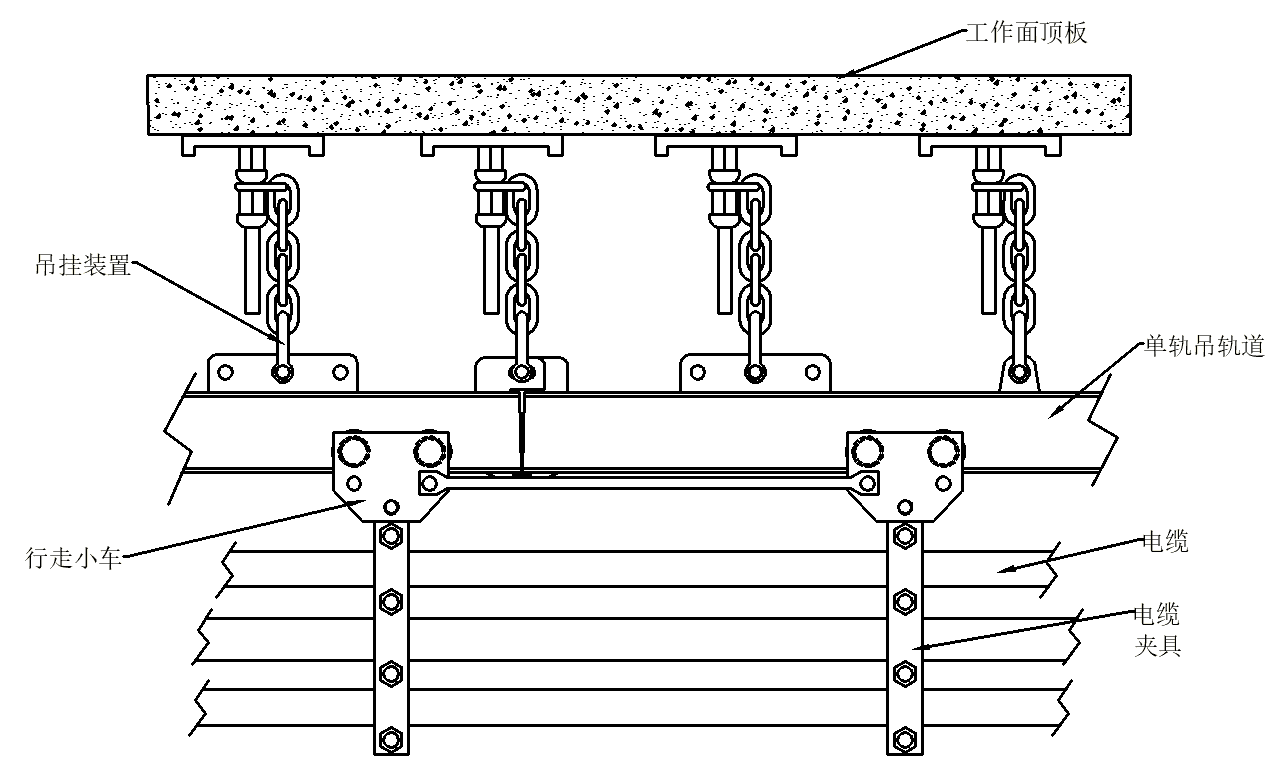

拖拉電纜單軌吊車結構示意圖

?

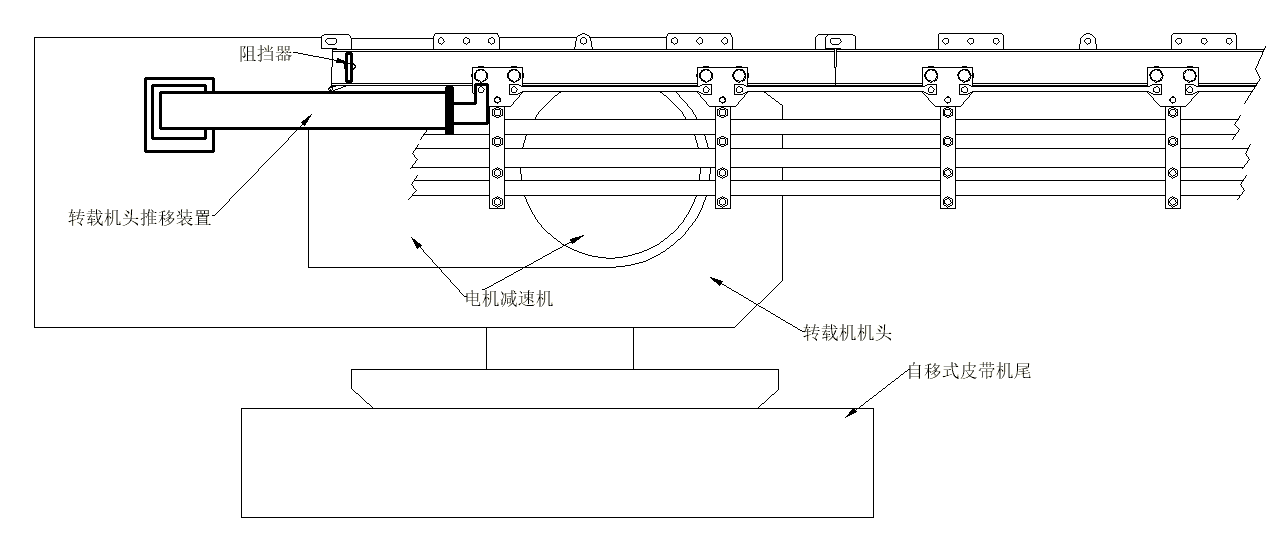

轉載機機頭推移裝置

?

?

?

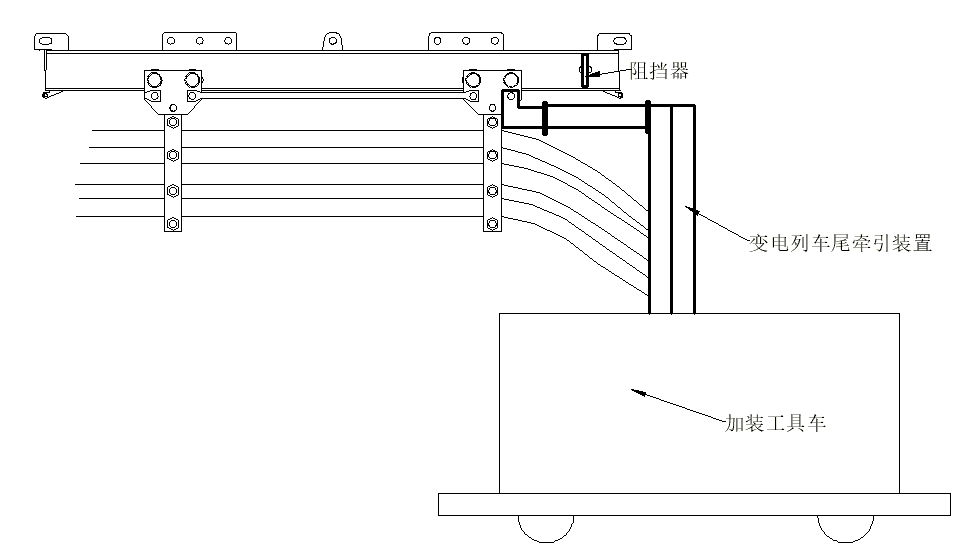

變電列車尾牽引裝置示意圖

?
